开关电源环路控制器设计，一直以来都是非常重要却又令人棘手的难题，SmartCtrl是专门应用于电力电子领域的控制器设计软件，能够帮助设计人员轻松应对。SmartCtr软件用户界面友好，工作流程简单，控制回路稳定性和性能的显示界面清晰易懂，使用SmartCtrl，用户可以轻松快速的设计各种功率转换器的控制器。
SmartCtrl提供了升压，降压，升降压，反激，正激，PFC等预定拓扑逻辑，对于这些拓扑，可以直接选择模版并根据其提供的图形化向导完成控制器设计；同时，对于缺少预定义拓扑模板的系统，则可以通过导入变换器频响数据或通过预定义S域传递函数来实现其控制器的设计。
√ 从控制指标到电路设计的快速实现
基于设计规范，可以快速、可视化地设计变流器控制系统，既可以输出模拟控制，也可以输出数字控制；
可以自动生成完整的电路原理图进行仿真，包括功率部分和控制电路，轻松用于仿真。
√ 时域频域性能数据的实时更新与可视化显示
由于波形、波特图、奈奎斯特图和所有的数据都是实时更新的，交互式的绘图可以保证获取做好的控制系统设计方案；
可以绘制电感电流和纹波电压波形，可以绘制调制信号输出纹波。
√ 参数在线优化与补偿器先进设计算法
通过参数扫描功能，可以对被控对象、传感器和调整器的每一个参数执行灵敏度分析，观察参数变化对系统的影响。数据可以实时更新；
根据K算法设计控制器，依据需要的MF和fc计算零极点频率；
通过K扩展算法自动或手动优化控制系统，用鼠标光标选择补偿器的零极点频率。
√ 参数丰富的数据导入导出能力
导入传递函数，导入频率响应；
导出电路信息，导出音频敏感度和输入输出阻抗。
采用预定义拓扑的控制器设计
预定义的拓扑：
√ 正激/反激变换器
√ 升压/降压变换器
√ Boost PFC
√ Buck-Boost变换器
√ 移相全桥
针对每一种拓扑可选各种控制模式:：
√ 电压模式控制
√ 平均电流模式控制
√ 峰值电流模式控制

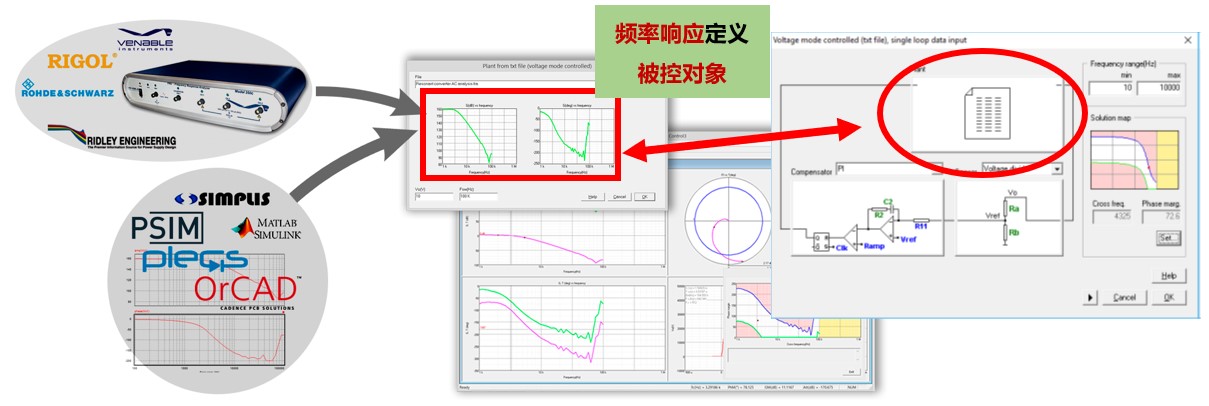

√ 通过阻抗分析仪或仿真软件获取电源变换器的频率响应，导入SmartCtrl设计控制部分
√ 适用于缺少预定义拓扑的通用被控对象控制部分设计
√ 支持主流的频谱分析仪及各种电路仿真软件
采用频率响应数据的控制器设计

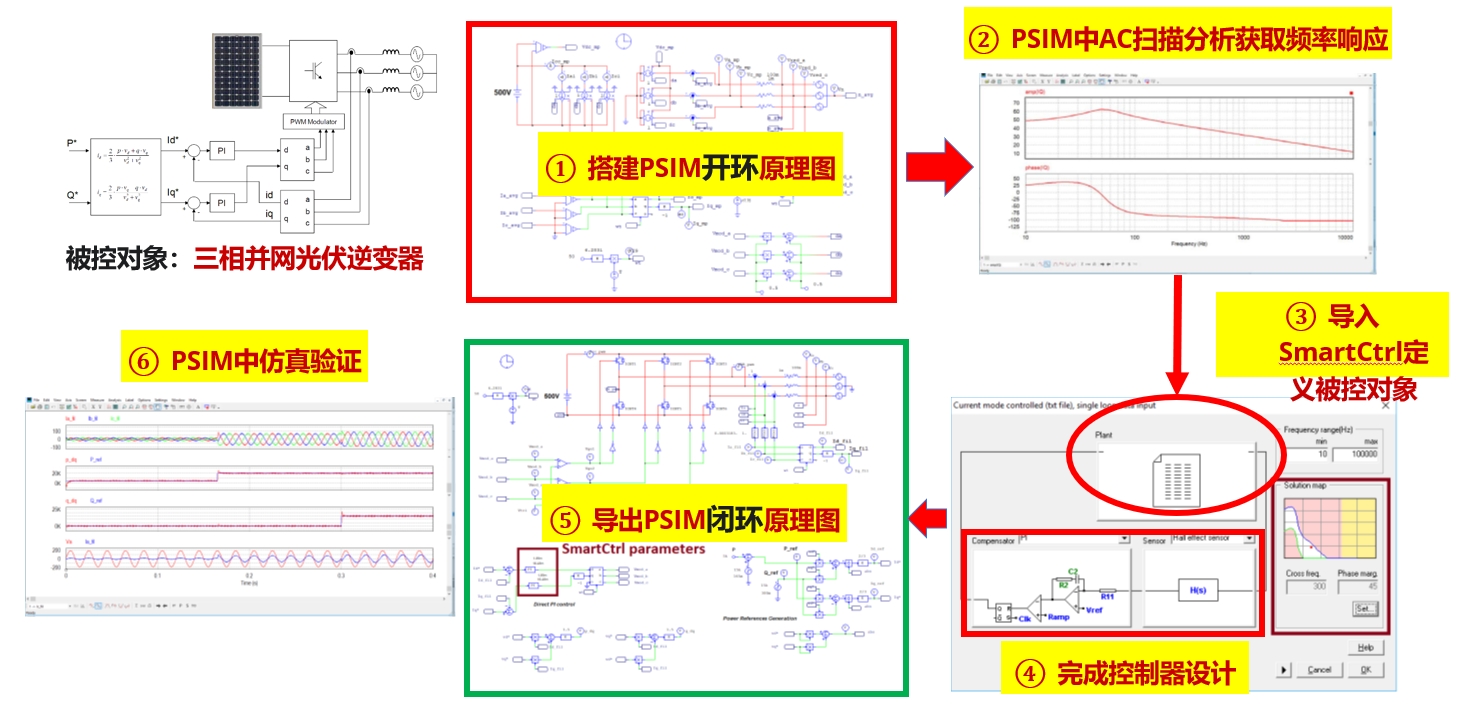

采用频率响应数据的控制器设计
√ 搭建PSIM开环原理图
√ PSIM中AC扫描分析获取频率响应
√ 导入SmartCtrl定义被控对象
√ 完成控制器设计
√ 导出PSIM闭环原理图
√ PSIM中仿真验证
采用SmartCtrl，轻松应对棘手的控制器环路设计
基于预定义拓谱 / 基于开环频响数据 / 基于S域传函 / z域公式编辑器
√ 通过“design a generic plant” 和“design a generic control system”选项，可以使内置函数支持用户自定义的被控对象和传感器传递函数
√ 可以在s域中任何位置设计电源变换器的被控对象，并且采用SmartCtrl设计控制系统
采用s域公式编辑器的通用拓扑控制器设计

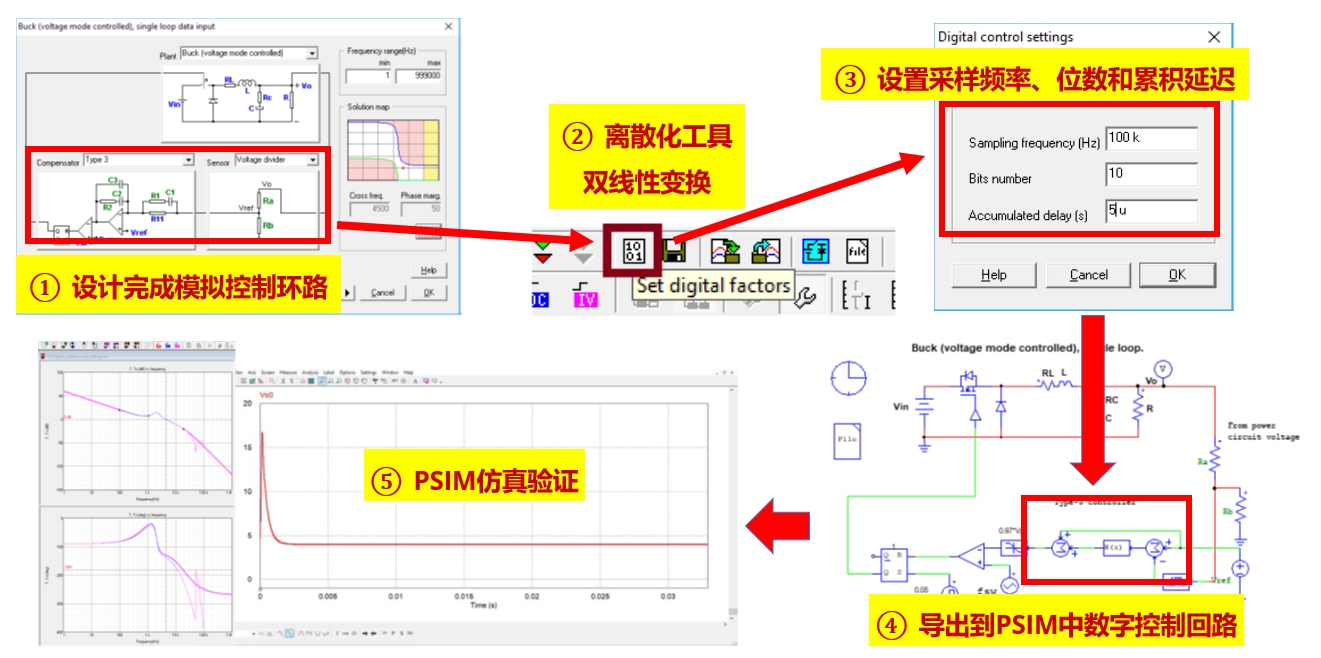

模拟控制器的离散化生成数字控制器
将整个系统设计为模拟系统，并对补偿器进行离散化
√ 搭设计完成模拟控制环路
√ 离散化工具双线性变换
√ 设置采样频率，位数与累计延迟
√ 导出到PSIM中数字控制回路
√ PSIM仿真验证

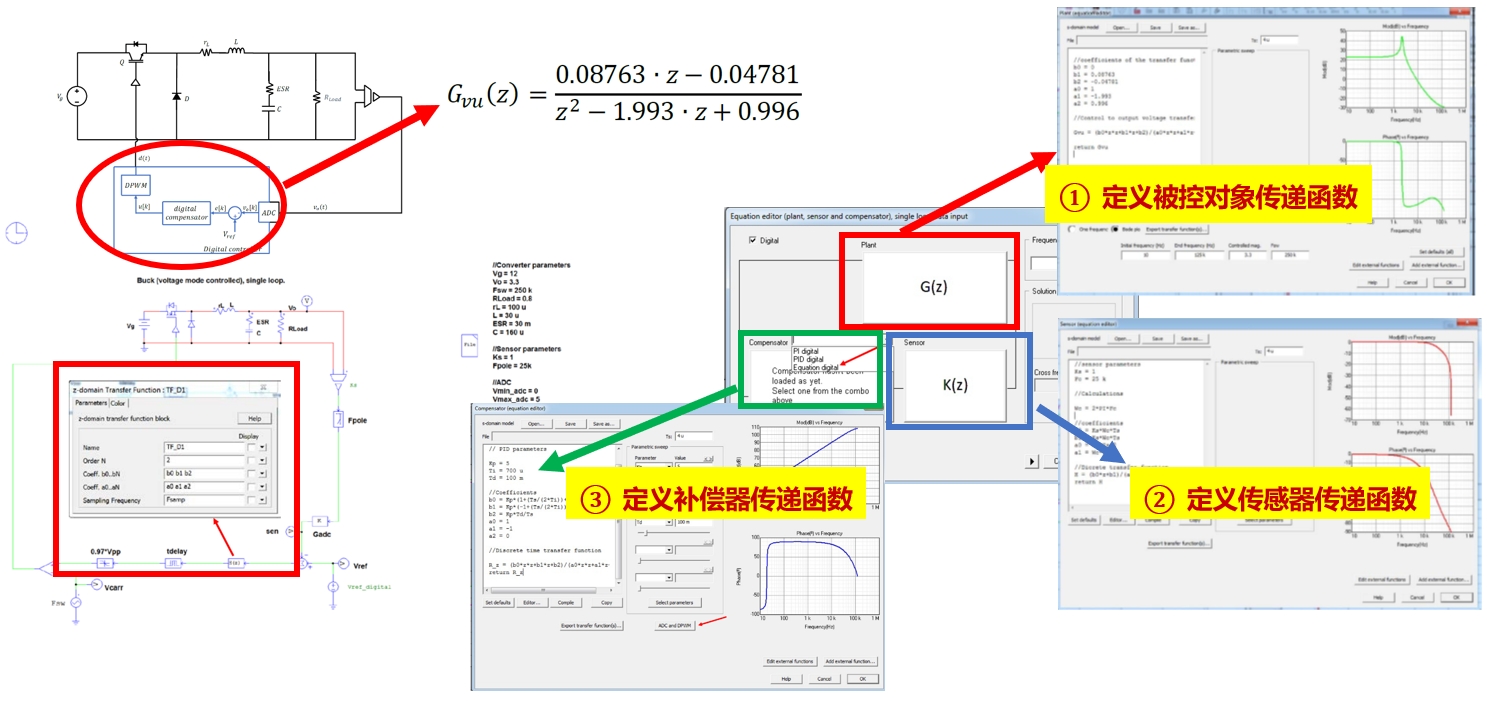

使用Equation Editor输入被控对象、传感器和补偿器的离散时间传递函数
√ 定义被控对象传递函数
√ 定义传感器传递函数
√ 定义补偿器传递 函数
考虑数字影响(DEFs)，例如采样频率, DPWM延时以及舍入影响等；
SmartCtrl中的数字控制设计; 调整器直接在数字域（Z域）中计算。
采用z域公式编辑器设计数字控制器
